Quel est le modèle de formulaire plan d’opération de levage ?
Un plan d’opération de levage décrit comment une charge sera levée en toute sécurité avant que quiconque ne l’accroche : le poids de la charge et la manière dont il a été déterminé, l’équipement utilisé et le rayon de levage, son élingage, les éléments à proximité, l’emplacement de la zone d’exclusion et le rôle de chacun. Ce modèle guide le responsable à travers ces décisions, dans l’ordre, et se termine par une signature.
Il demande « Comment le poids est-il connu ? » — indiqué, fourni par le fabricant, calculé ou estimé — car un poids estimé présente un risque différent d’un poids indiqué. Il consigne la « Capacité à ce rayon » à côté de la « Charge en % de la capacité », répertorie les accessoires de levage, des élingues à chaîne aux palonniers, et signale les risques à proximité. Cocher la présence de lignes électriques aériennes affiche une note invitant à contacter le gestionnaire du réseau, et choisir un levage complexe ajoute un rappel indiquant qu’un mode opératoire détaillé est nécessaire.
Le formulaire fonctionne dans l’application Forms de FileIt. Vous pouvez importer des dessins et des plans de site, le responsable signe à l’écran, et chaque plan est enregistré au format PDF dans votre coffre-fort, prêt à être partagé avec l’équipe de levage.
- Idéal pour
- Entrepreneurs, utilisateurs de grues en location, monteurs de structures métalliques, installateurs HVAC et d’équipements industriels
- Rempli par
- Le responsable du levage ou la personne désignée
- Temps nécessaire
- Environ 15 minutes pour un levage standard
- Comprend
- Catégorie de levage, capacité et taux d’utilisation, liste de contrôle des accessoires, avertissements sur les risques, importation de dessins, équipe et signature
Qui utilise un formulaire plan d’opération de levage ?
- Levage d’équipements en toiture avec une grue mobile
- Livraisons de matériaux lourds sur site avec un camion-grue
- Installation de structures métalliques ou d’éléments préfabriqués avec une grue à tour
- Levages à proximité de zones publiques ou de routes nécessitant une zone d’exclusion
- Consignation du plan pour un levage complexe ponctuel
- Conservation de plans standards pour des levages répétés sur un projet
Questions de ce formulaire plan d’opération de levage
30 questions sur 4 pages · inclut signature, téléversement de fichier, questions conditionnelles, pages multiples.
1 Le levage
- Projet / site*
- Date du levage*
- Levage planifié par*
- Que lève-t-on, et d'où à où ?*
- Poids de la charge (kg)*
- Comment le poids est-il connu ?* Indiqué sur la charge · Données du fabricant · Calculé · Estimé
- Dimensions de la charge (L × l × H)
- Le centre de gravité est-il décentré ?
- Catégorie de levage* Élémentaire — simple, répétitif, bien connu · Standard — conditions normales sur le site · Complexe — en tandem, à proximité de dangers, charge lourde ou inhabituelle
2 Équipement et élingage
- Équipement de levage* Grue mobile · Grue à tour · Grue sur chenilles · Grue auxiliaire sur camion · Chariot télescopique · Palan ou moufle à chaîne
- Marque, modèle et identifiant*
- Rayon maximal (m)
- Capacité à ce rayon (kg)
- Charge en % de la capacité
- Équipement et accessoires inspectés et en cours de validité ?*
- Accessoires de levage* Élingues chaîne · Élingues textiles / rondes · Élingues en câble métallique · Manilles · Palonnier ou poutre de levage · Crochets / points de levage sur la charge · Cordes de guidage
- Configuration de l'élingage*
3 Site et conditions
- Conditions du sol à l'emplacement de la grue* Ferme et nivelé, confirmé · Nécessite des plaques ou des calages de stabilisateurs · Inconnu — à évaluer
- Dangers à proximité du levage* Lignes électriques aériennes · Réseaux enterrés ou cavités · Public ou circulation · Bâtiments ou structures adjacents · Autres grues · Aucun danger identifié
- Zone d'exclusion et mesures de contrôle*
- Limite de vitesse du vent (m/s)*
- Communication* Radio · Signaux manuels · Les deux
- Plans de levage ou plan du site
4 Équipe et validation
- Superviseur du levage*
- Conducteur de la grue / de l'équipement*
- Élingueur / signaleur*
- Autres membres de l'équipe de levage
- L'équipe a-t-elle été informée de ce plan ?*
- Dans quels cas le levage sera-t-il arrêté ?*
- Signature du planificateur du levage*
Le formulaire plan d’opération de levage, page par page
1 Le levage
Projet, date du levage et nom du responsable, puis description de ce qui est levé, de son point de départ à son point d’arrivée. Le poids de la charge est accompagné de « Comment le poids est-il connu ? », ainsi que de ses dimensions et de l’indication de son éventuel centre de gravité décentré. La « Catégorie de levage » peut être basique, standard ou complexe ; l’option complexe affiche une note sur le mode opératoire et sa révision.
2 Équipement et élingage
L’équipement de levage — grue mobile, à tour ou sur chenilles, camion-grue, chariot télescopique, appareil de levage ou autre — avec sa marque, son modèle et son identifiant. Le rayon maximal, la capacité à ce rayon et la charge en pourcentage de la capacité sont consignés, ainsi que l’état des contrôles et la validité des inspections de l’équipement et des accessoires. Une liste de contrôle des accessoires et une description de la configuration d’élingage complètent la page.
3 Site et conditions
Conditions du sol à l’emplacement de la grue, puis « Risques à proximité du levage » : lignes électriques aériennes, réseaux enterrés, public ou circulation, structures adjacentes et autres grues. Les lignes électriques affichent une note d’avertissement. Le responsable décrit la zone d’exclusion et les mesures de maîtrise, la limite de vitesse du vent indiquée par le fabricant et le mode de communication de l’équipe ; il peut également importer jusqu’à quatre dessins ou plans de site.
4 Équipe et signatures
Superviseur du levage, conducteur, élingueur ou signaleur et autres membres de l’équipe, indication de leur briefing, « Quand le levage sera-t-il interrompu ? », puis signature du responsable.
Personnalisez le modèle
- Modifiez les unités de poids et de vent dans les libellés pour les adapter aux données de votre équipement
- Ajoutez des champs de signature pour le conducteur et l’élingueur après le briefing
- Ajoutez votre propre parc d’équipements à la liste des équipements de levage
- Classez les plans dans un dossier du coffre-fort pour chaque projet
- Envoyez chaque plan à l’entreprise de location de grues avec les paramètres de notification
- Supprimez la note sur les levages complexes si vous utilisez un formulaire distinct pour ceux-ci
Conseils pour un meilleur formulaire plan d’opération de levage
- Ne vous fiez jamais à un poids estimé lorsqu’un poids indiqué ou calculé est disponible
- Incluez le poids de l’élingage dans celui de la charge
- Vérifiez le sol avant l’arrivée de la grue, et non au moment de son installation
- Parcourez la zone d’exclusion avec l’élingueur avant le levage
- Convenez oralement des conditions d’arrêt pendant le briefing
- Refaites le plan si un élément diffère le jour du levage par rapport à ce qui est écrit

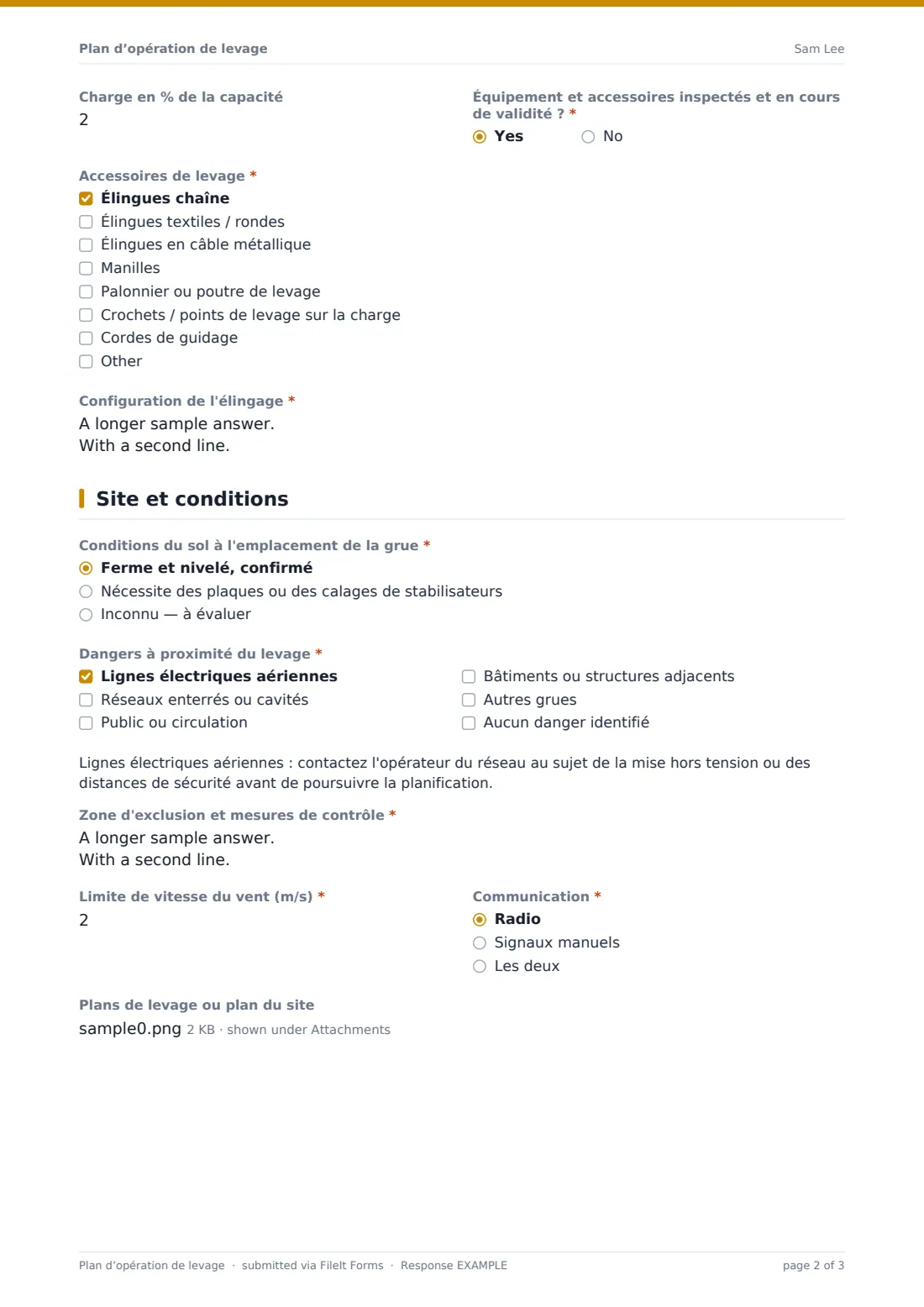

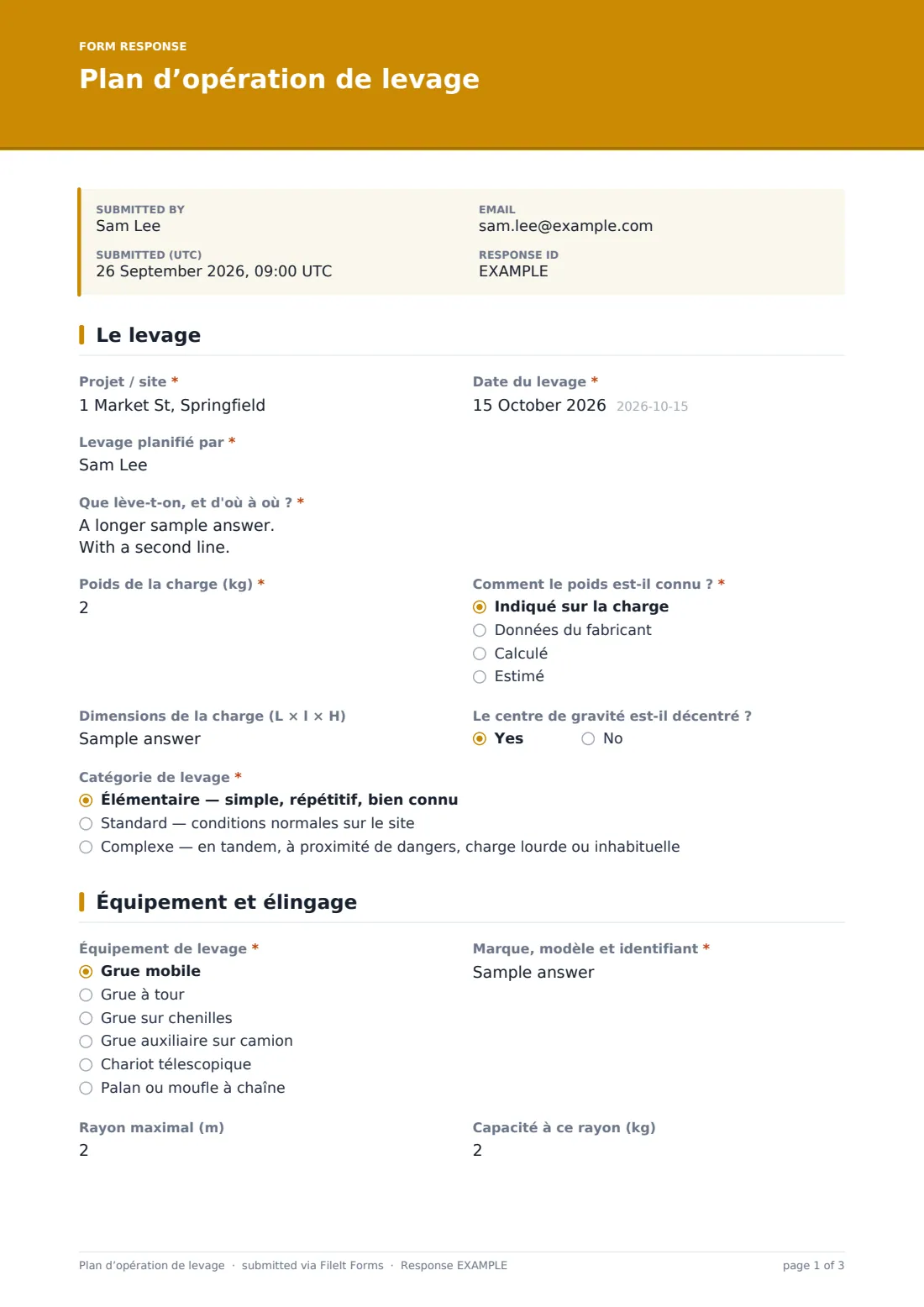

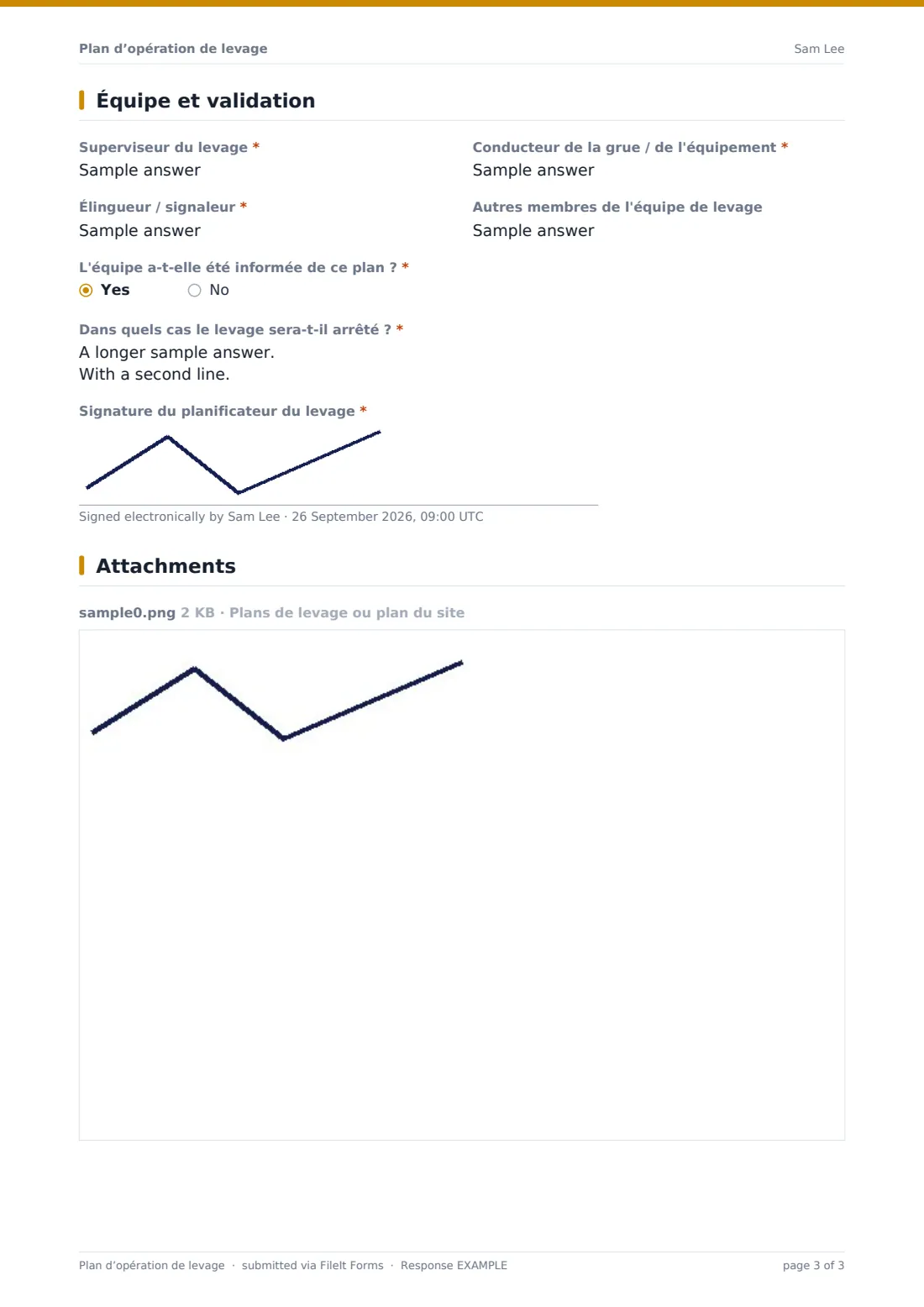

Chaque réponse devient un PDF dans votre coffre-fort
Le plan signé est enregistré au format PDF dans votre coffre-fort avec les dessins joints, et vous êtes averti par e-mail. Partagez le PDF avec l’équipe de levage ou imprimez-le pour le briefing.
Le tableau des réponses vous permet de retrouver les plans par projet ou par date et d’exporter une liste au format CSV, afin de voir chaque levage prévu sur un chantier.
- Commencez avec ce modèle. Il s’ouvre dans l’éditeur FileIt Forms — modifiez n’importe quelle question, ajoutez des pages et définissez les règles d’affichage des questions.
- Partagez-le. Activez un lien public ou envoyez-le par e-mail, avec un lien personnel pour chaque destinataire. Aucun compte FileIt n’est nécessaire.
- Obtenez les réponses au format PDF. Chaque réponse est enregistrée au format PDF dans le dossier du coffre-fort de votre choix, avec les fichiers importés en pièces jointes — et répertoriée dans un tableau des réponses exportable au format CSV.
Formulaire Plan d’opération de levage : questions fréquentes
Ce modèle de plan de levage est-il gratuit ?
Oui. Il est inclus dans l’application Forms de FileIt pour chaque plan, y compris avec l’offre gratuite.
Ce formulaire rend-il un levage conforme ?
Non. Il fournit une structure pour consigner votre plan. Une personne compétente doit toujours planifier et superviser le levage conformément aux règles qui vous sont applicables.
Le formulaire calcule-t-il le taux d’utilisation ?
Non. Il demande la valeur, avec la formule dans le texte d’aide, afin que le responsable la calcule.
Puis-je joindre des abaques de grue ou des dessins ?
Oui. Vous pouvez importer jusqu’à quatre PDF ou images.
L’équipe de levage peut-elle également signer ?
Ajoutez d’autres champs de signature dans le concepteur pour le conducteur, l’élingueur ou le superviseur.
Les membres de l’équipe ont-ils besoin d’un compte FileIt ?
Non. Toute personne peut ouvrir le lien partagé, et le PDF signé peut lui être envoyé par e-mail.
