¿Qué es la plantilla del formulario de checklist de vertido de hormigón?
Una vez colocado el hormigón, ya no hay forma de volver atrás para comprobar el recubrimiento de la armadura o el nivel del encofrado. Un checklist de vertido de hormigón sitúa esas comprobaciones delante del supervisor de obra antes de que empiece el vertido y después se convierte en el registro del vertido: qué camiones llegaron y cuándo, qué asentamiento tenían, qué muestras se tomaron y cómo se acabó y curó el hormigón.
La página previa al vertido de esta plantilla tiene dos tablas. «Encofrado y armadura» cubre dimensiones y niveles, arriostramiento, desencofrante, armadura, separadores y soportes, solapes y barras de arranque, elementos embebidos y juntas de construcción. «Obra y seguridad» cubre el acceso de los camiones y el lavado, el equipo y las herramientas, los vibradores, la iluminación, la protección de bordes y los materiales de curado. Si el tiempo no es seco, se pregunta qué precauciones se han adoptado. Durante el vertido, un «Registro de camiones» anota cada albarán de entrega, y el formulario pregunta por las muestras de ensayo y las cargas rechazadas.
Funciona en la aplicación Forms de FileIt desde un teléfono o tableta. Puedes adjuntar fotos, el supervisor firma en pantalla y cada registro de vertido se archiva como PDF en tu bóveda.
- Ideal para
- Constructores, contratistas de hormigón, trabajadores de movimiento de tierras y responsables de obra
- Lo completa
- El supervisor de obra o el encargado del hormigón
- Tiempo necesario
- Unos 10 minutos antes del vertido y unos minutos después
- Incluye
- Dos tablas de comprobación, precauciones según el tiempo, registro de camiones, seguimiento de muestras y rechazos, fotos y firma
¿Quién usa un formulario de checklist de vertido de hormigón?
- Vertidos de losas sobre terreno en viviendas
- Losas suspendidas cuya armadura debe inspeccionarse primero
- Zapatas y cimentaciones vertidas directamente desde el camión
- Vertidos con bomba y una empresa de bombeo independiente en la obra
- Registro de precauciones para tiempo caluroso o frío
- Conservación de registros de vertido para compararlos después con los resultados de los ensayos
Preguntas de este formulario de checklist de vertido de hormigón
30 preguntas en 4 páginas · incluye firma, subir archivo, preguntas condicionales, varias páginas, valoraciones.
1 Detalles del vertido
- Proyecto*
- Fecha del vertido*
- Elemento y ubicación*
- Tipo de elemento* Zapata · Losa sobre terreno · Losa suspendida · Muro · Pilar · Viga · Escaleras
- Volumen previsto (m³)*
- Dosificación / clase de resistencia*
- Proveedor de hormigón*
- Método de colocación* Directamente desde la canaleta del camión · Bomba · Grúa y cubilote · Carretilla o dumper
- Empresa de bombeo y operador solo se pregunta cuando corresponde
2 Comprobaciones previas al vertido
- Encofrado y armadura* Correcto · Incidencia · No aplica
- Obra y seguridad* Correcto · Incidencia · No aplica
- Armadura inspeccionada por
- Clima al inicio* Seco · Caluroso (más de 30 °C) · Frío (menos de 5 °C) · Lluvia · Viento
- Precauciones por el clima* solo se pregunta cuando corresponde
- Fotos previas al vertido
3 Durante el vertido
- Inicio del vertido*
- Fin del vertido
- Registro de camiones*
- Volumen total suministrado (m³)
- ¿Se tomaron muestras para ensayo?*
- Muestras tomadas* solo se pregunta cuando corresponde
- ¿Se rechazó alguna carga?*
- ¿Qué carga y por qué?* solo se pregunta cuando corresponde
- Problemas durante el vertido
4 Acabado y aprobación
- Acabado Fratasadora mecánica · Escobillado · Apisonado · Fratasado manual · Acabado de encofrado
- Método de curado* Producto de curado · Lámina de polietileno · Curado húmedo · Mantas aislantes
- Fecha más temprana de desencofrado
- Fotos del vertido terminado
- Supervisor*
- Firma del supervisor*
El formulario checklist de vertido de hormigón, página por página
1 Datos del vertido
Proyecto, fecha del vertido y «Elemento y ubicación», seguidos del tipo de elemento: zapata, losa sobre terreno, losa suspendida, muro, columna, viga o escaleras. Después se indican el volumen previsto, el diseño de la mezcla o la clase de resistencia y el proveedor del hormigón. El método de colocación puede ser canaleta, bomba, grúa y cubo, o carretilla; al elegir bomba se solicitan la empresa de bombeo y el operador.
2 Comprobaciones previas al vertido
Dos tablas con las opciones Correcto / Incidencia / N/A cubren el encofrado y la armadura, y la obra y la seguridad. El supervisor registra quién inspeccionó la armadura si es necesario y el tiempo al inicio: seco, caluroso, frío, lluvioso o ventoso. Cualquier opción que no sea seco solicita las precauciones adoptadas. Se pueden adjuntar hasta seis fotos previas al vertido.
3 Durante el vertido
Se registran las horas de inicio y finalización y, después, el «Registro de camiones»: una línea por camión con el número de albarán, el volumen, las horas de amasado y llegada, el asentamiento y el agua añadida, si la hubiera. Se registra el volumen total entregado. «¿Se tomaron muestras de ensayo?» solicita los detalles, y «¿Se rechazó alguna carga?» pregunta cuál y por qué. Un campo de texto libre permite anotar problemas como movimientos del encofrado o un atasco de la bomba.
4 Acabado y aprobación
Tipo de acabado, método de curado, fecha más temprana para retirar el encofrado y hasta cuatro fotos del vertido terminado. El supervisor indica su nombre y firma.
Personaliza la plantilla
- Cambia la unidad de volumen a yardas cúbicas en las etiquetas si trabajas con unidades imperiales
- Añade filas a las tablas para incluir tus propios elementos de especificación
- Haz obligatorio indicar al inspector de la armadura en las losas suspendidas
- Añade un campo de firma para el ingeniero o el representante del cliente
- Archiva los registros en una carpeta de la bóveda por proyecto
- Notifica al responsable del proyecto cada vez que se envíe un formulario
Consejos para mejorar tu formulario checklist de vertido de hormigón
- Completa la página previa al vertido con tiempo suficiente para corregir lo que encuentres
- Fotografía la armadura antes de que quede cubierta
- Anota el agua añadida en la obra junto al camión al que se incorporó
- Escribe claramente los detalles de las muestras para poder relacionarlos después con los resultados de los ensayos
- Registra las cargas rechazadas, aunque el proveedor las sustituya rápidamente
- Conserva los albaranes de entrega junto al registro hasta recibir los resultados de los ensayos

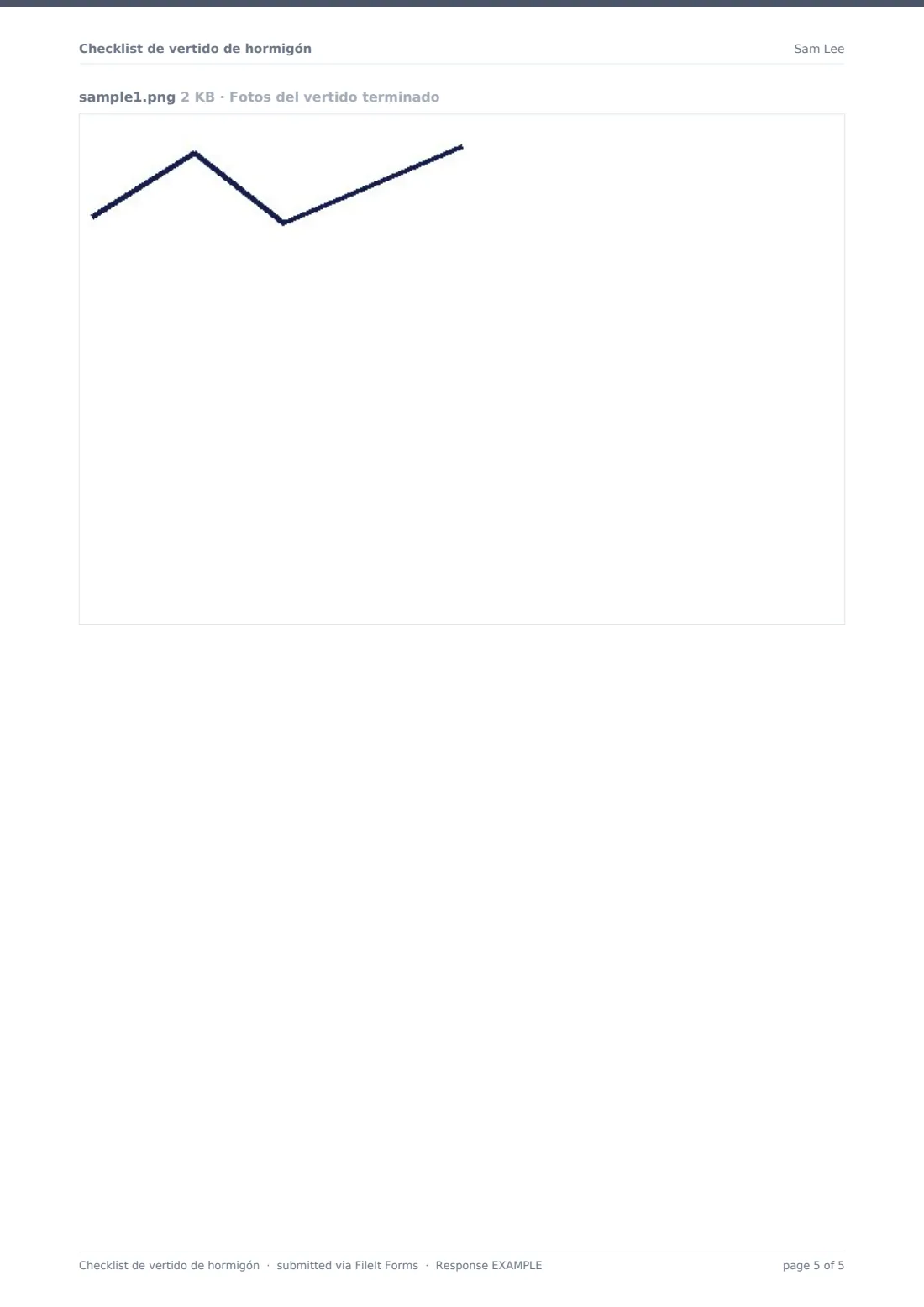

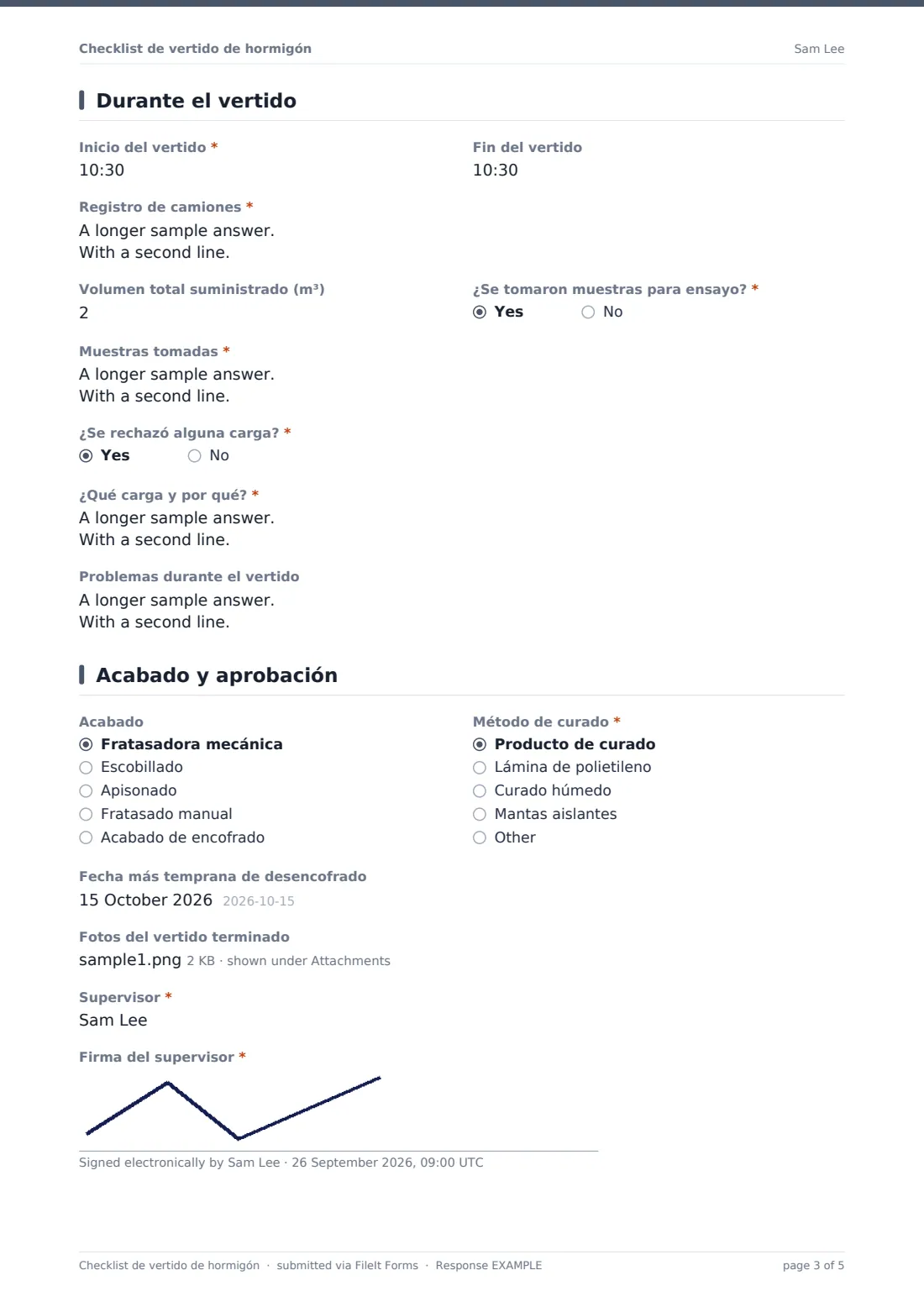

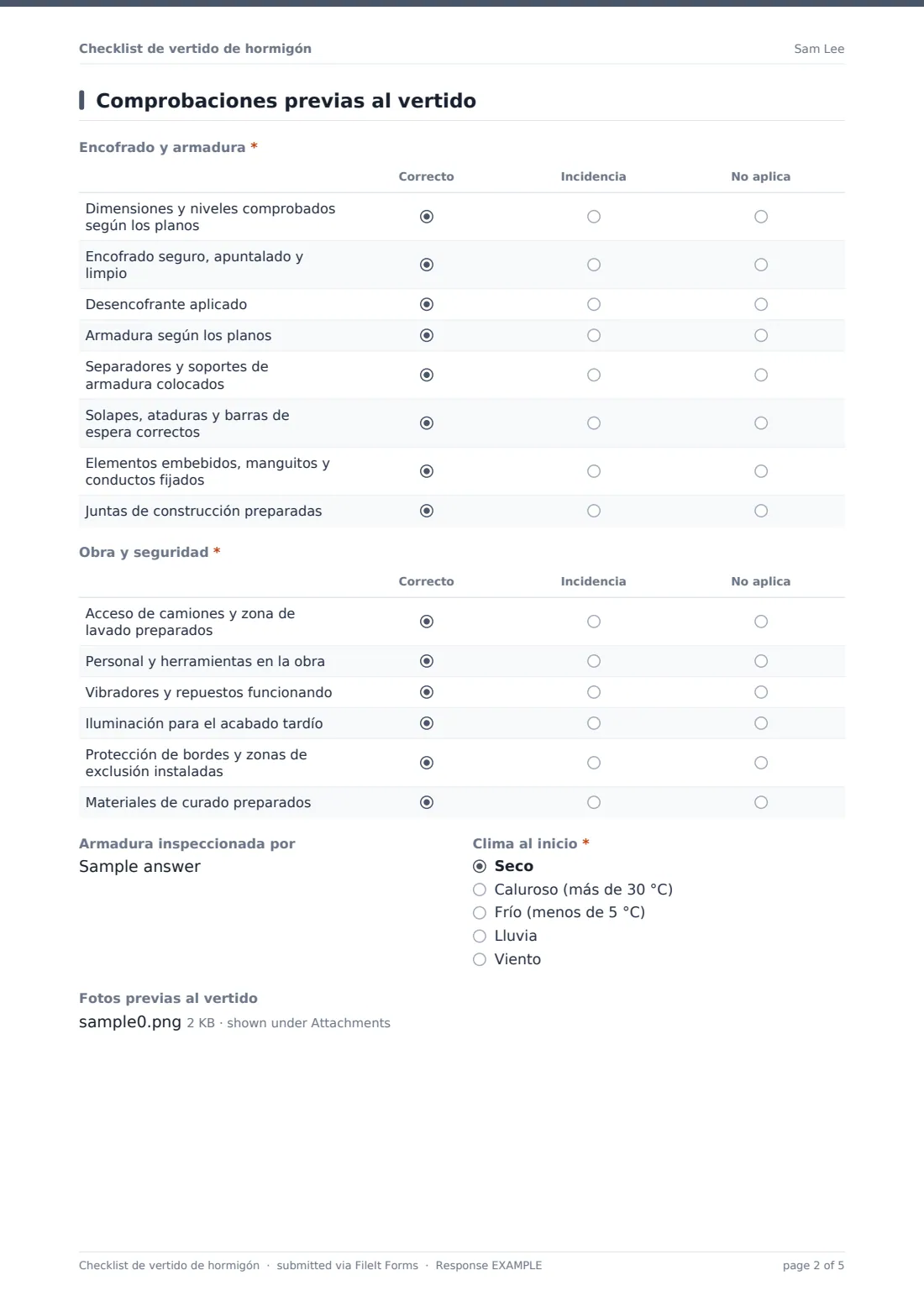

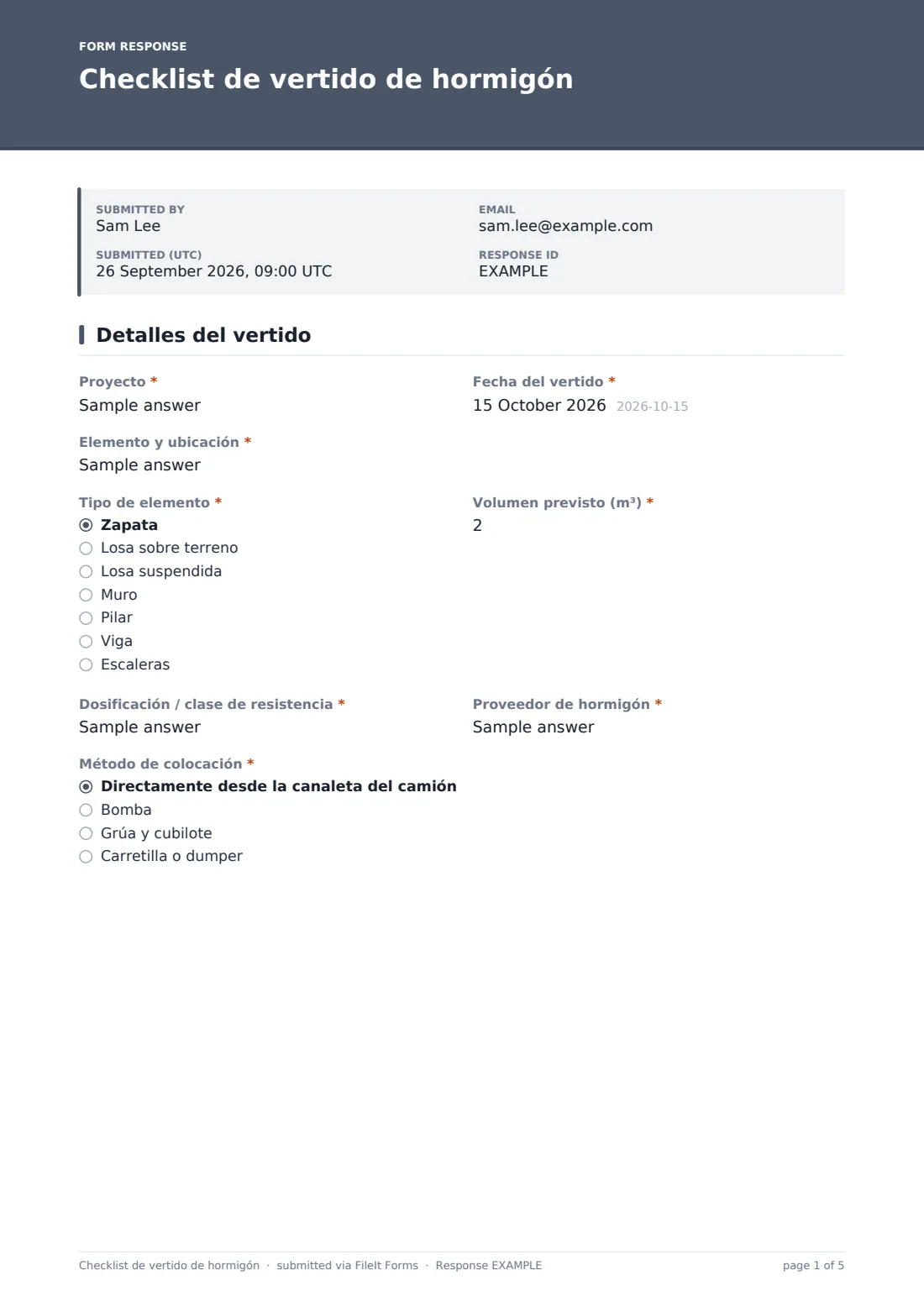

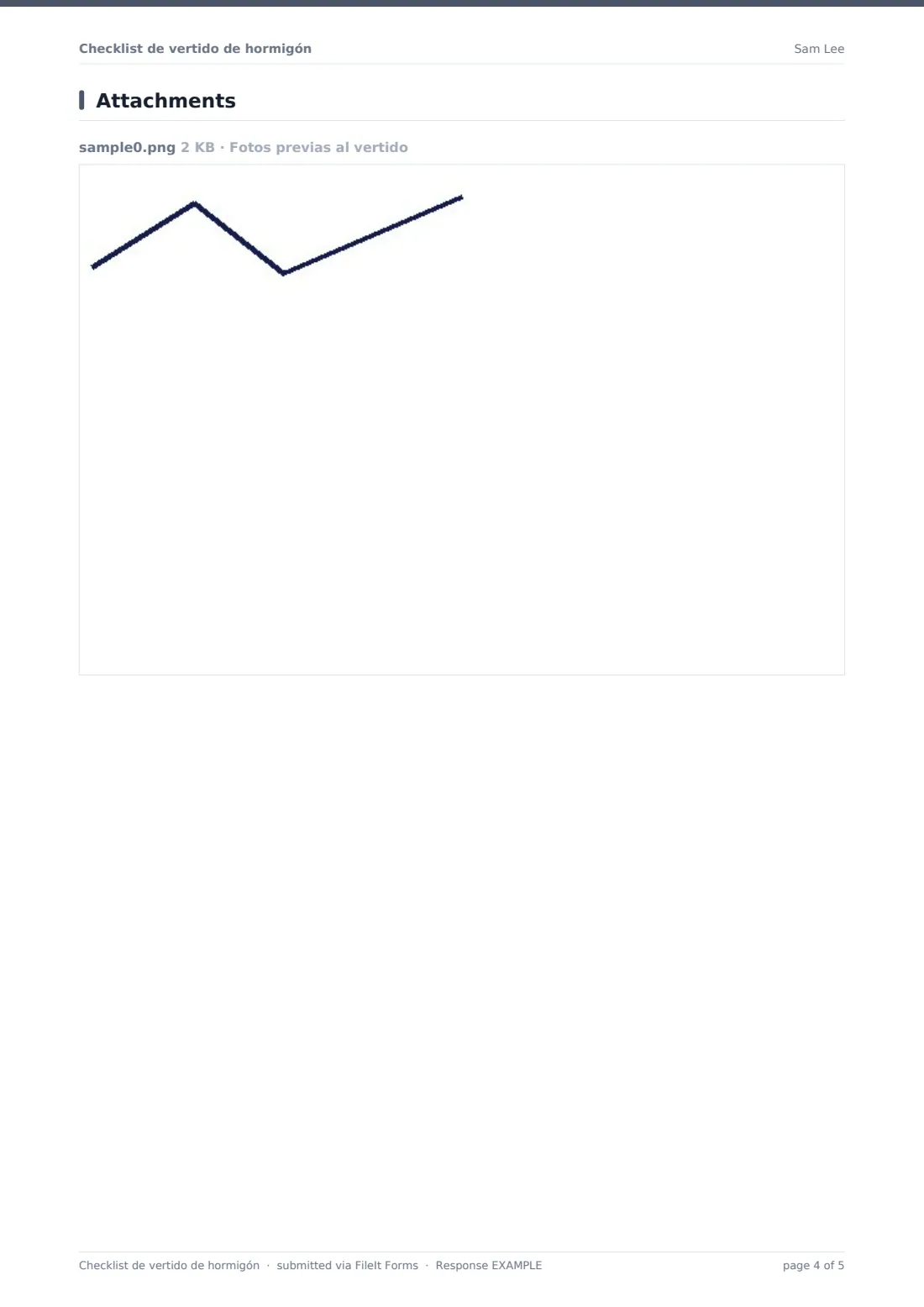

Cada respuesta se convierte en un PDF en tu bóveda
El registro de vertido firmado se archiva como PDF en tu bóveda con todas las fotos adjuntas y se notifica a la oficina. El PDF muestra cada fila de las tablas y su resultado, para que quien lo revise vea exactamente qué se comprobó.
Busca en la tabla de respuestas por proyecto o elemento y exporta a CSV para crear un registro de vertidos de la obra.
- Empieza con esta plantilla. Se abre en el diseñador de FileIt Forms: cambia cualquier pregunta, añade páginas y define las reglas para mostrar las preguntas.
- Compártelo. Activa un enlace público o envíalo por correo electrónico a otras personas, cada una con su propio enlace. No necesitan una cuenta de FileIt.
- Obtén las respuestas en PDF. Cada respuesta se guarda como PDF en la carpeta de la bóveda que elijas, con los archivos subidos adjuntos, y aparece en una tabla de respuestas que puedes exportar a CSV.
Formulario Checklist de vertido de hormigón: preguntas frecuentes
¿Esta plantilla de checklist de vertido de hormigón es gratuita?
Sí. Está incluida en la aplicación Forms de FileIt en todos los planes, incluido el gratuito.
¿Puedo completarla antes y después del vertido?
El formulario se envía una sola vez, por lo que la mayoría de los supervisores lo completan en la obra a medida que avanza el vertido. En el mismo dispositivo, las respuestas en curso se conservan en el navegador si se cierra la página.
¿Funciona sin conexión?
El formulario necesita conexión para enviarse. Las respuestas en curso se guardan en el navegador de ese dispositivo.
¿Puedo registrar unidades imperiales?
Sí. Edita las etiquetas del volumen y el texto de ayuda; los números no están vinculados a ninguna unidad.
¿El formulario comprueba que el hormigón cumple la especificación?
No. Registra lo que se comprobó y lo que se entregó. Tu ingeniero o la especificación determina qué es aceptable.
¿Se pueden hacer fotos en la obra?
Sí. Súbelas directamente desde la cámara de un teléfono o tableta: hasta seis antes y cuatro después.
